Radiator met vlamsymbol bij pendelstand

  • 1 november 2019
  • 22 reacties
  • 275 Bekeken

Reputatie 3
Badge +3

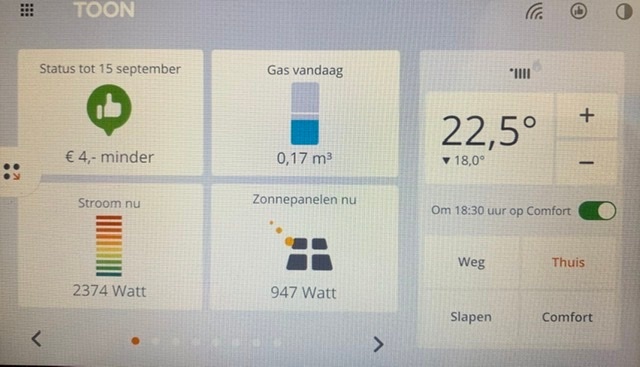

Waarom geeft TOON een radiatorsymbool weer bij pendelstand?

icon

Beste antwoord door Brandje 1 november 2019, 18:56

Vandaar dat ik doelde op de zichtbaarheid van het radiatortje, ook als er niet gestookt wordt. 😏

Het is dus altijd zichtbaar op Toon®️



Bekijk origineel

22 Reacties

Hoi Jan,

Volgens mij is het radiatortje, en soms het kleine vlammetje, altijd te zien.




Reputatie 3
Badge +3

Pendelen is geen stoken, vandaar de vraag.

Gelukkig nu het pendelgedrag van de ketel uitgekregen!

Vandaar dat ik doelde op de zichtbaarheid van het radiatortje, ook als er niet gestookt wordt. 😏

Het is dus altijd zichtbaar op ToonŽ



Daarom heet het pendelen, de ketel gaat uit door diverse reden maar de thermostaat blijft warmte vragen, in het geval van Toon zie je het vlammetje aan totdat zijn opdracht afgerond is, de ingestelde temperatuur. Toon bepaald wanneer het vlammetje aan gaat en niet de ketel.

Reputatie 3
Badge +3

Nee, de ingestelde temp. is bereikt. Normaal heb je dan geen radiator/vlam simbol. Nu blijft deze zichtbaar, Ketel is uit, code 8 op display ketel. Retourwater temp. te hoog.



Uiteindelijk wordt de ingestelde ruimte temperatuur bereikt door alle start/stops van de ketel, maar Toon is nog niet tevreden met de terugkoppeling van de ketel omdat door de te hoog retourtemperatuur kan de ketel niet met de gevraagde aanvoertemperatuur aan Toon beantwoorden. Daardoor blijft Toon vragend. Je zou eerder moeten uitzoeken wat de reden is dat de retourtemperatuur te hoog is. Misschien een (design) radiator dichtbij de ketel te veel open gedraaid? Weinig warmteafgifte in het hele installatie? Waterzijdig onbalans? Verkeerd pompinstelling?

Reputatie 6
Badge +3

Toon bljift ook gewoon warmtevraag naar de ketel sturen met hele lage aanvoertemperaturen hoor. Uiteindelijk probeert de Toon de kamertemperatuur zo constant mogelijk te houden door met een zo laag mogelijke vlammetje de aanvoer net hoog genoeg te houden.

Dus blijft de warmte vraag bestaan. Maar als gevolg dat de ketel (meestal) niet de gevraagd lage aanvoertemperatuur (van bijv. 35 graden) kan leveren en hierdoor snel in de pendelstand komt. Niks mis mee overigens. Maar je ziet dan op de Toon inderdaad een vlammetje terwijl de ketel ‘uit’ staat.

Wat wel helpt is, als de ketel dat kan, de nadraaitijd verhogen. Dan kan dat beetje restwarmte mooi rondstromen en bereik je wat de toon wil, namelijk nog een beetje warmte door de radiatoren heen halen.

Reputatie 6
Badge +3

Zie ook deze grafiek. Je ziet dat de gele lijn (toon heeft warmtevraag) bijna de hele dag ‘aan’ staat (de spikes zijn de momenten dat de warmwater kraan aanstaan). De setpoint is 21.5 en de werkelijke gemeten temperatuur schommelt daarom omheen. De groene lijn is de aanvoervraag van de toon aan de ketel waaraan je ziet dat daarmee de toon de kamertemperatuur probeert te regelen.



Reputatie 3
Badge +3

Moet de aanvoertemp op TOON  lager, hoger, of gelijk staan met de aanvoertemp. van de ketel?



En de max. opwarmsnelheid TOON op 1, 2 of 3 procent?



Tussenwoning, redelijk geisoleerd, geen vloerverwarming.

Reputatie 6
Badge +3

Als de Toon op opentherm staat dan bepaalt de Toon met zijn instelling de max. aanvoer temperatuur op de CV ketel (maar kan dus ook omlaag als ie dat nodig acht).

De max. aanvoertemperaratuur op de CV ketel wordt alleen gebruikt als de ketel aan/uit wordt geschakeld ipv opentherm. Maar ik zou hem wel gelijk zetten om, als per ongeluk een keer de toon toch aan/uit schakelt ipv opentherm het dan niet veel verschilt qua aanvoer.

Reputatie 3
Badge +3

Oke, duidelijk.

Maar waar moet ik nu de TOON opzetten?

Handmatig?

Hoeveel graden?

Opwarmsnelheid?

Hoe heb je het nou ingesteld onder Opentherm?

En wat is de ingestelde maximaal aanvoertemperatuur in de ketel?

Reputatie 3
Badge +3

Opentherm 70gr. 2 procent. (handmatig)

Ketel op 70 instellen.

Toon op handmatig, 65 graden, 1graad/uur.

Kijk als het zo helpt

Reputatie 3
Badge +3

Ketel op 70 instellen.

Toon op handmatig, 65 graden, 1graad/uur.

Kijk als het zo helpt

Laat het je weten.

Reputatie 3
Badge +3

De ketel gaat alleen in de pendelstand bij een instelling van 21gr. of hoger. Daaronder werkt alles prima.

Nu TOON handmatig gezet. 65gr. 1 procent en de ketel op 70gr. aanvoertemp.

We gaan het zien.

Ben benieuwd @Jan Booij.

Reputatie 3
Badge +3

Vanavond ging het simbol netjes uit en aan. Geen pendelgedrag gezien.





Dat is al positief @Jan Booij. Laat het morgen even weten hoe het gaat met het opwarmen in de ochtend.

Het is 1 graad per uur temperatuur stijging en niet 1%. En zoals het al zegt, Toon heeft de tijd om 1 graad in een uur te verhogen, dat ook aannemelijk is, de ketel brandt veel zachter dan als het 3 graden in een uur moet stijgen en dat de retourtemperatuur ook niet zo snel stijgt zodat de ketel heel snel gaat pendelen, maar dan heeft Toon meer control over de aanvoertemperatuur regeling zonder dat de ketel steeds struikelt met de retourtemperatuur en het proces belemmert.

Reputatie 4
Badge +1

@ThehogNL  @Berny



Hele mooie duidelijke uitleg, waar iemand wat aan heeft.

Reputatie 3
Badge +3

@ThehogNL @Berny



Hele mooie duidelijke uitleg, waar iemand wat aan heeft.

Dat is al positief @Jan Booij. Laat het morgen even weten hoe het gaat met het opwarmen in de ochtend.

Het is 1 graad per uur temperatuur stijging en niet 1%. En zoals het al zegt, Toon heeft de tijd om 1 graad in een uur te verhogen, dat ook aannemelijk is, de ketel brandt veel zachter dan als het 3 graden in een uur moet stijgen en dat de retourtemperatuur ook niet zo snel stijgt zodat de ketel heel snel gaat pendelen, maar dan heeft Toon meer control over de aanvoertemperatuur regeling zonder dat de ketel steeds struikelt met de retourtemperatuur en het proces belemmert.

Ook de ochtend verloop super!

Bedankt voor je hulp.

Leuk om te weten @Jan Booij. Graag gedaan 👍🏼
